工業機器人控制系統的組成

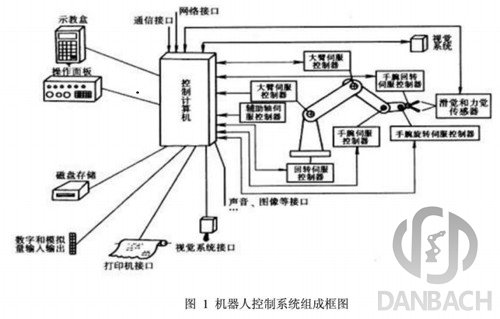

       工業機器人控制系統的組成
       (1) 控制計算機：控制系統的調度指揮機構。般為微型機、微處理器有32位、64位等如奔騰系列CPU以及其他類型CPU；
       (2) 示教盒：示教機器人的工作軌跡和參數設定，以及所有人機交互操作，擁有自己獨立的CPU以及存儲單元，與主計算機之間以串行通信方式實現信息交互；
       (3) 操作面板：由各種操作按鍵、狀態指示燈構成，只完成基本功能操作；
       (4) 硬盤存儲器：儲存機器人工作程序的外圍存儲器；
       (5) 數字和模擬量輸入輸出：各種狀態和控制命令的輸入或輸出；
       (6) 打印機接口：記錄需要輸出的各種信息；
       (7) 傳感器接口：用于信息的自動檢測，實現機器人柔順控制，般為力覺、觸覺和視覺傳感器；
       (8) 軸控制器：完成機器人各關節位置、速度和加速度控制；
       (9) 輔助設備控制：用于和機器人配合的輔助設備控制，如手爪變位器等；
       (10) 通信接口：實現機器人和其他設備的信息交換，般有串行接口、并行接口等；
       (11) 網絡接口：① Ethernet接口：可通過以太網實現數臺或單臺機器人的直接PC通信，數據傳輸速率高達10Mbit/s，可直接在PC上用windows庫函數進行應用程序編程之后，支持TCP/IP通信協議，通過Ethernet接口將數據及程序裝入各個機器人控制器中；② Fieldbus接口：支持多種流行的現場總線規格，如Devicenet、ABRemoteI/O、Interbus-s、profibus-DP、M-NET等。
