AGV的系統與結構

　　AGV般采用輪式驅動，具有電動車的特征。AGV小車能在地面控制系統的統調度下，自動搬運貨物，實現自動化的物料傳送。因其具有靈活性、智能化等特點，能夠方便地重組系統，達到生產過程中的柔性化運輸之目的。較之傳統的人工或半人工的物料輸送方式，AGV系統大大減輕了勞動強度和危險性，提高了工作效率，在機械、電子、紡織、卷煙、醫療、食品、造紙等行業都可以發揮作用。外的AGV系統設計，應用水平都比較高，應用范圍也很廣泛。內的應用相對少些，但是在各方面的共同努力下，內的AGV系統的設計水平和應用水平正在接近或趕超際前衛水平。
　　AGV系統由控制臺、通訊系統、地面導航系統、充電系統、AGV和地面移載設備組成，如圖1-1所示。

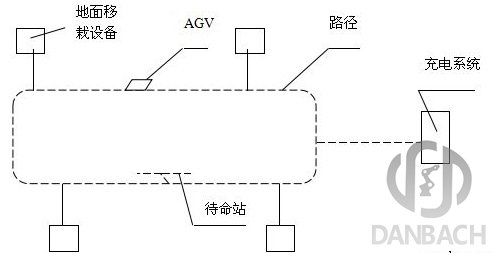

圖1-1 AGV系統示意圖
　　其中主控計算機負責AGV系統與外部系統的聯系與管理，它根據現場的物料需求狀況向控制臺下達AGV的輸送任務。在AGV電池容量降到預定值后，充電系統給AGV自動充電。地面移載設備般采用滾道輸送機、鏈?zhǔn)捷斔蜋C(jī)等將物料從自動化倉庫或工作現場自動移載到AGV上，反之也可以將物料從AGV上移載下來并輸送到目的地。AGV、充電系統、地面移載設備等都可以根據實際需要及工作場地任意布置，這也體現了AGV在自動化物流中的柔性特點。
　　AGV的結構由車載控制系統、車體系統、導航系統、行走系統、移載系統和安全與輔助系統組成。
